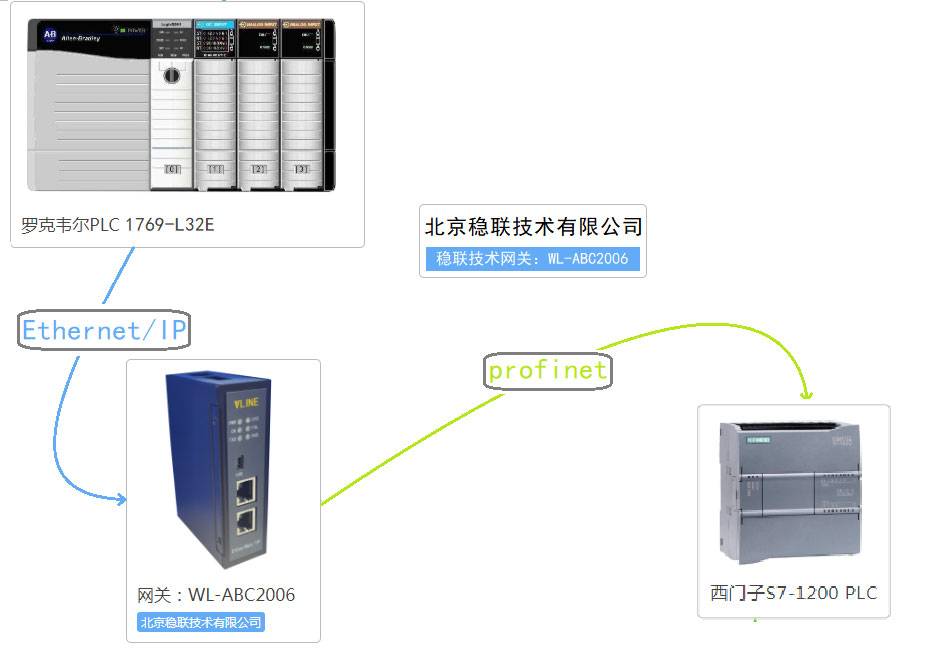

1、罗克韦尔（AB） PLC 1769-L32E以太网通讯（EtherNet/IP）与Siemens S7-1200 PLC（PROFINET）进行连接。与大家分享一篇EtherNet/IP转PROFINET的通讯配置方案。本文主要介绍稳联技术的EtherNet/IP转PROFINET设备WL-ABC2006，连接Siemens S7-1200 PLC与罗克韦尔（AB） PLC 1769-L32E 通讯的配置过程，供大家参考。

2、硬件配置：

罗克韦尔（AB）PLC配置：1个1769-L32E、1个电源模块（24V供电笔记本1台）Siemens PLC一台（或其他PROFINET主站都可以），EtherNet/IP转PROFINET设备一个，网线1根

软件配置：RSLogix5000、Step7/博图

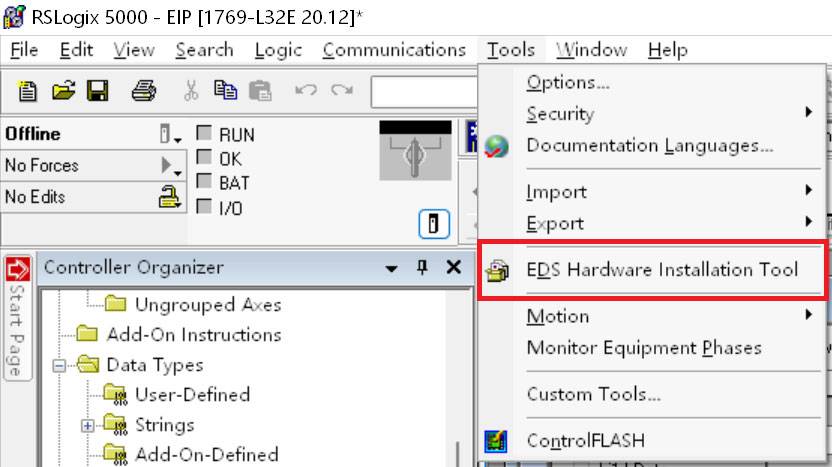

详细操作步骤：打开RSLogix5000，进行硬件组态，首先添加设备的EDS文件；

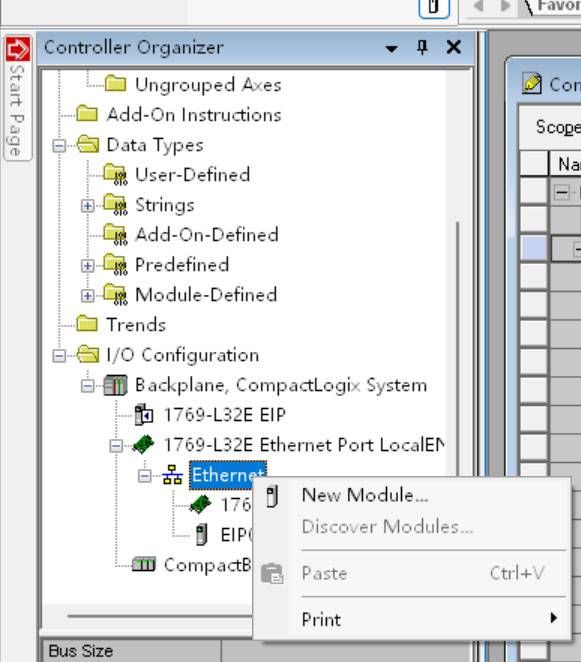

3、安装完成后添加模块，选择New Module

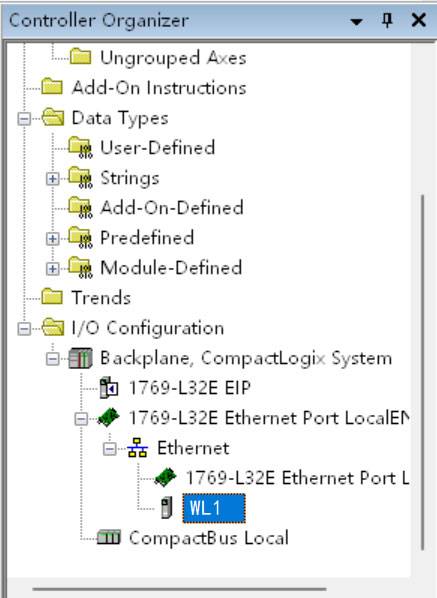

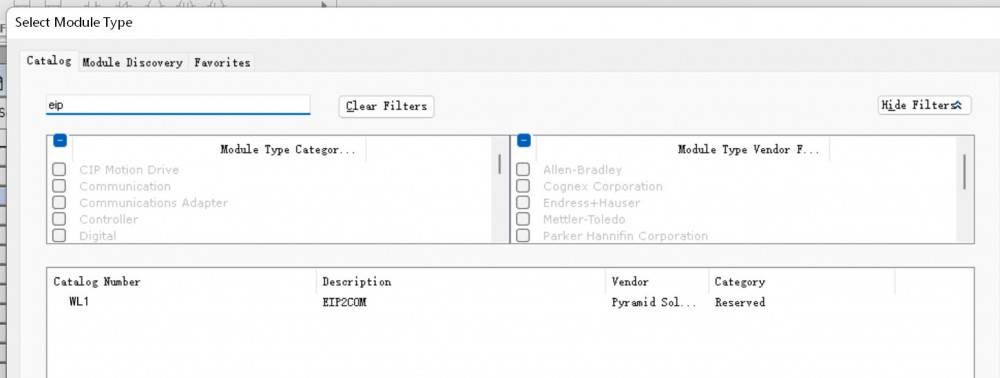

4、输入EIP寻找EtherNet/IP转PROFINET设备模块，名称显示为WL1；

5、双击EtherNet/IP转PROFINET设备模块设置参数；

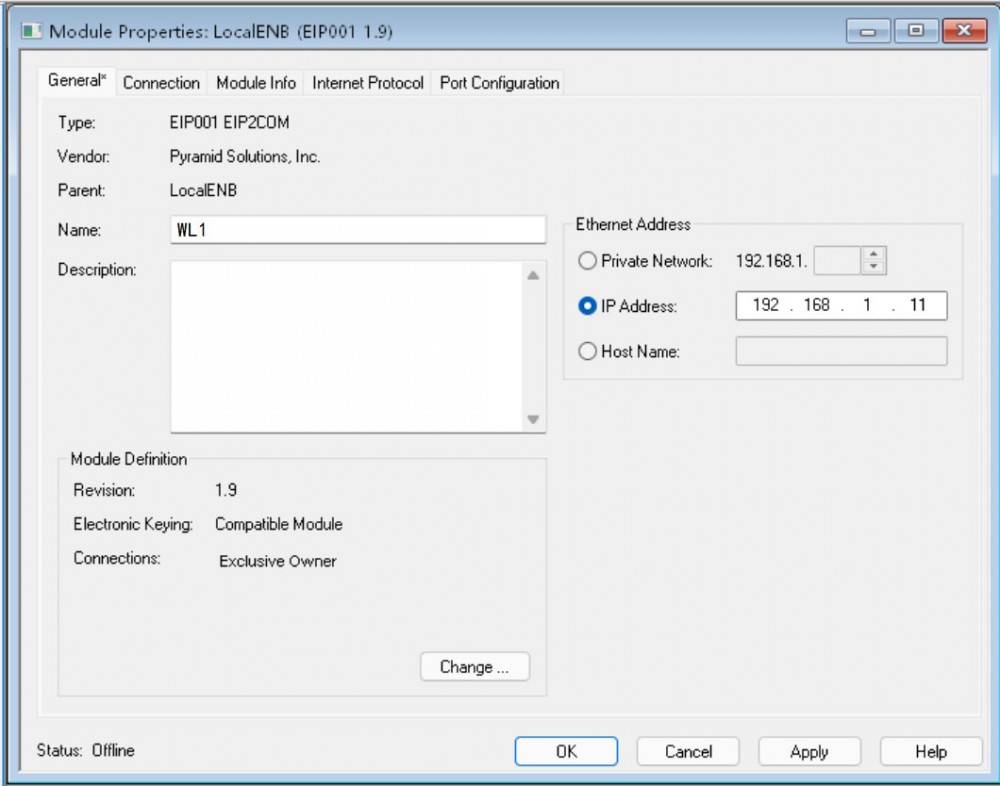

6、设置EtherNet/IP转PROFINET设备的设备名称和IP地址，本例为WL1， IP192.168.1.11（此处设备名称可随意写，设备在EtherNet端不需要设置设备名称）；

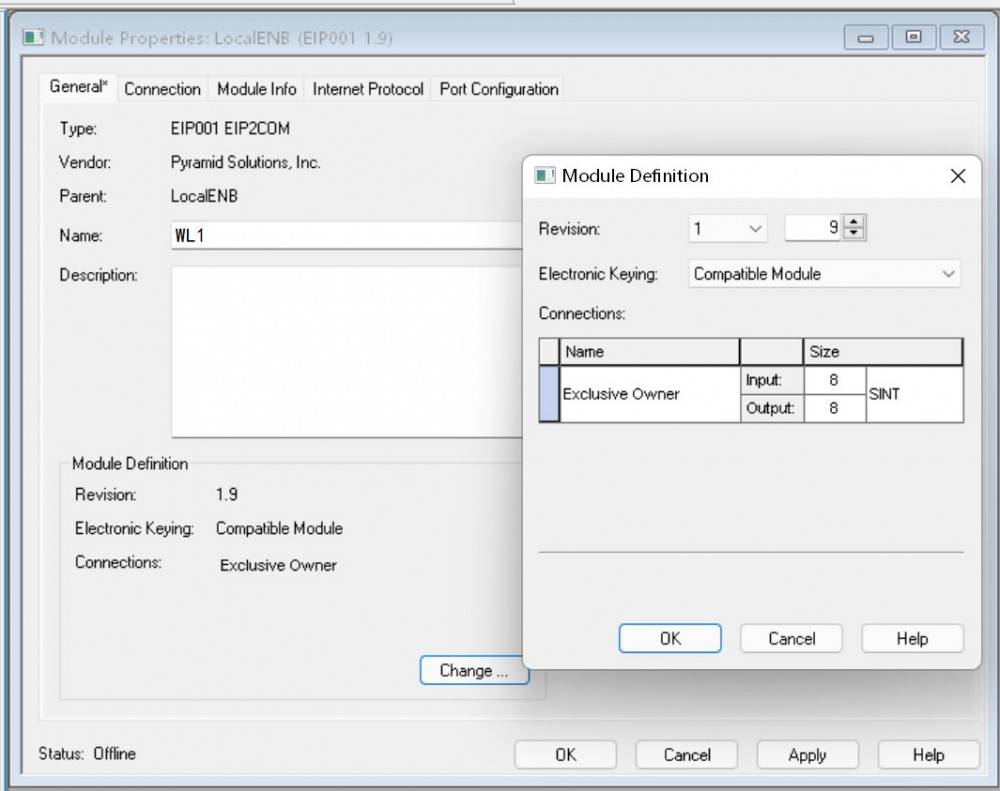

7、点Change设置数据的输入输出长度，本例为8个字节；

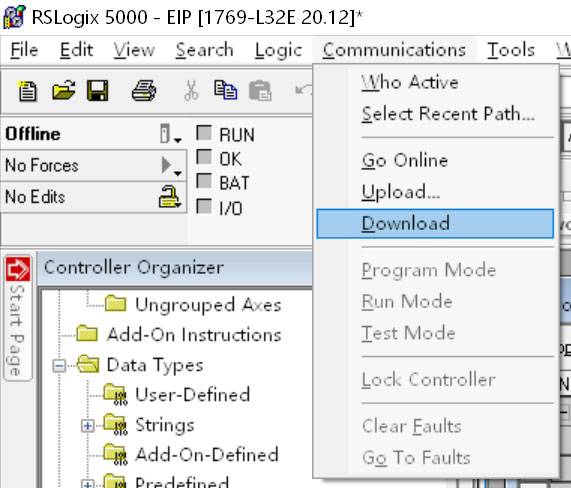

8、Download配置到PLC；

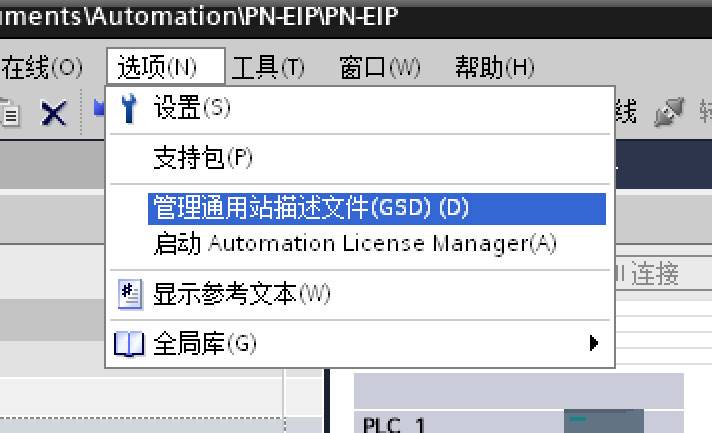

9、对Siemens PLC进行配置，首先安装GSD文件；

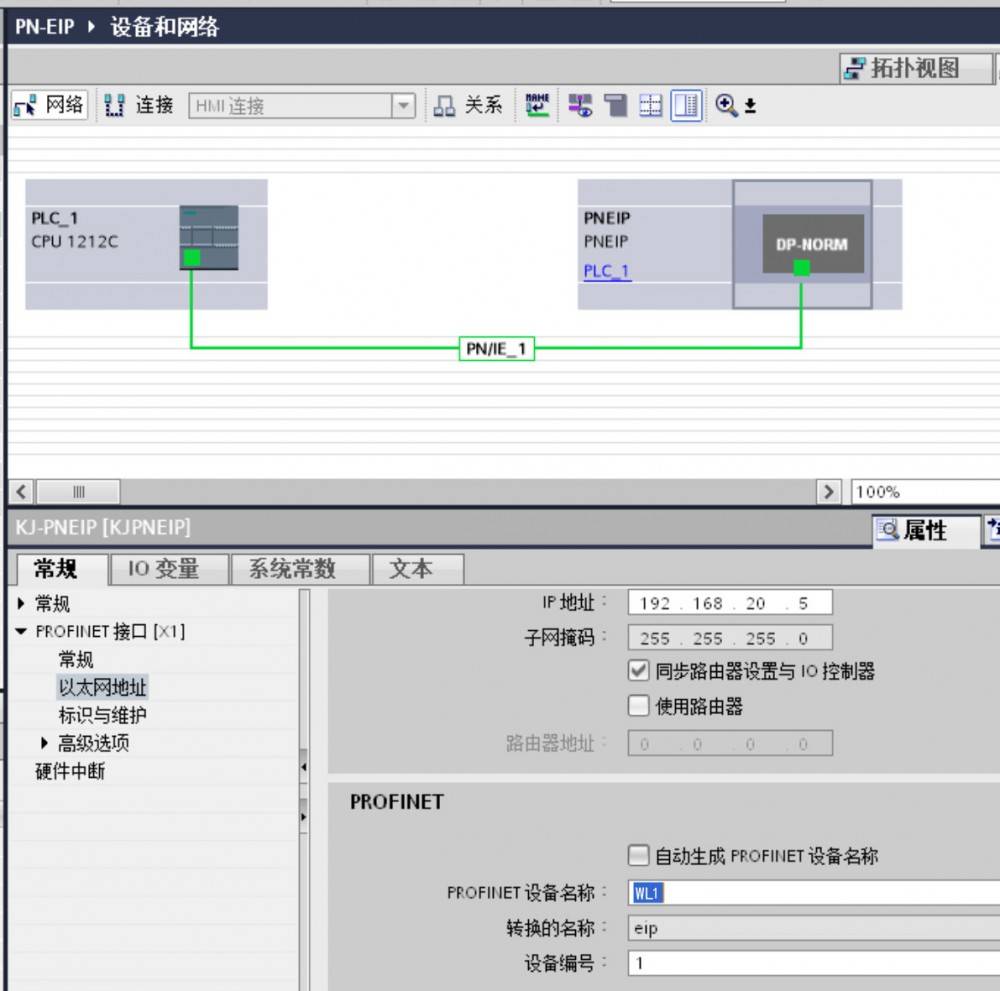

10、导入EtherNet/IP转PROFINET设备进行组态，设置EtherNet/IP转PROFINET设备的IP地址和设备名称，本例设备名称为WL1，IP地址为192.168.20.5；

11、设置数据的输入输出长度（本例为8个字节）；

设置完输入输出后Download配置到PLC。

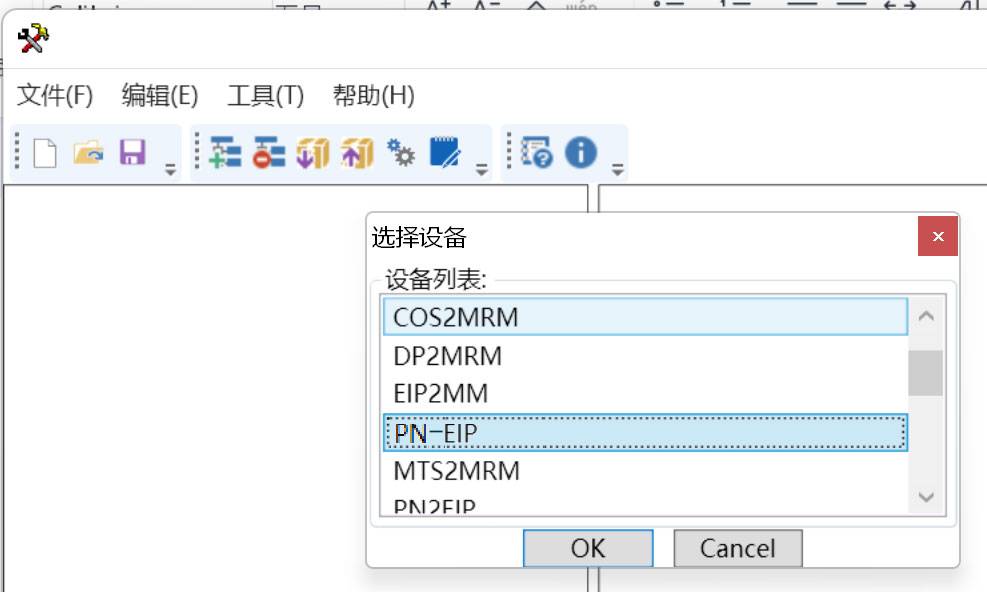

12、打开EtherNet/IP转PROFINET设备配置软件，新建项目选择PN-EIP；

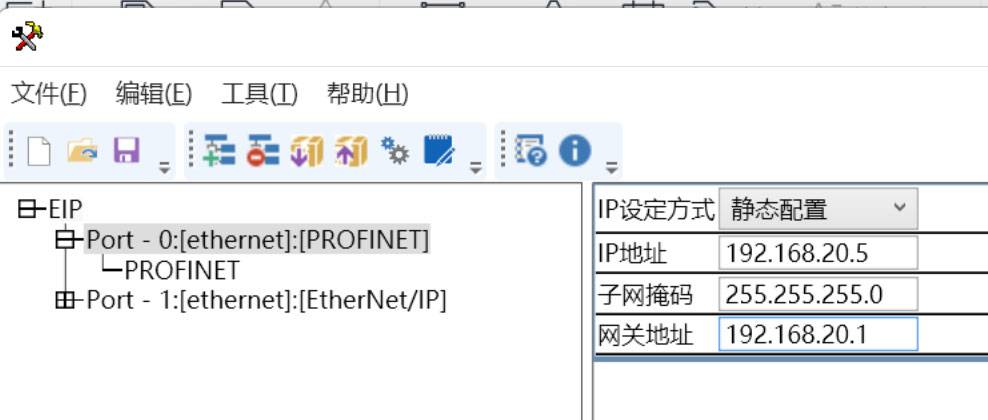

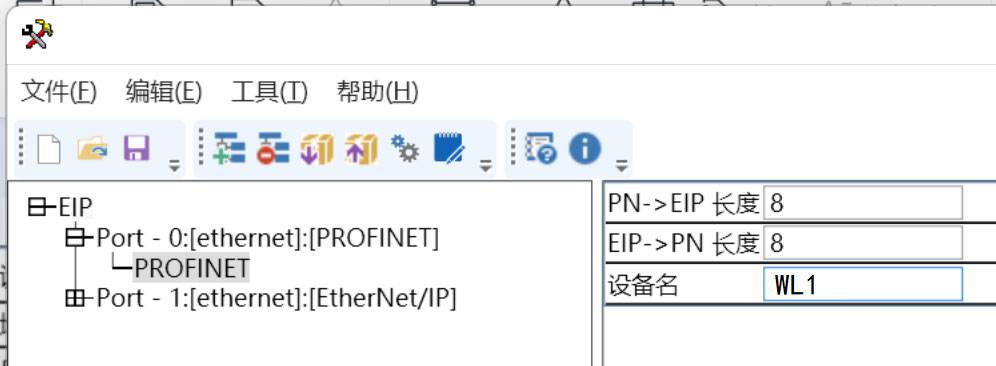

13、设置与Siemens PLC的通讯参数EtherNet/IP转PROFINET设备在PROFINET网络中的IP及设备名称。数据交换长度为8字节；

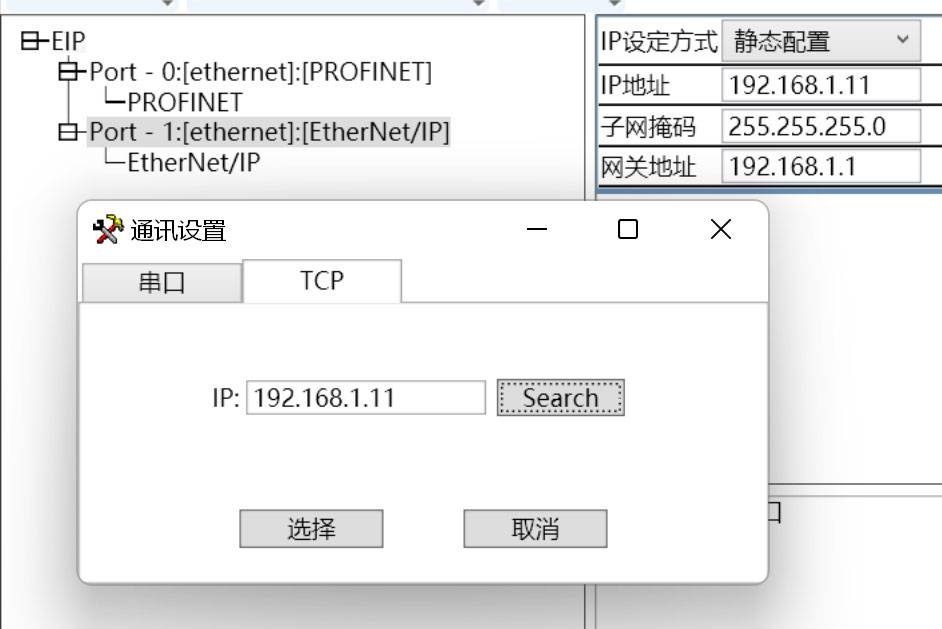

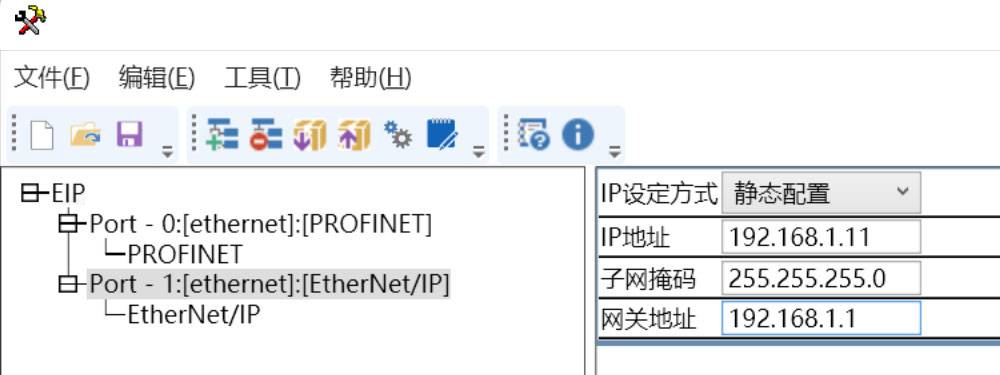

14、设置EtherNet/IP转PROFINET设备在罗克韦尔（AB） PLC中的IP地址与组态中保持一致；

15、配置完成后选择EtherNet/IP转PROFINET设备默认IP口进行Download。（注意，Download配置要从底部网口处进行，建议Download配置前不要接入正面网口）；

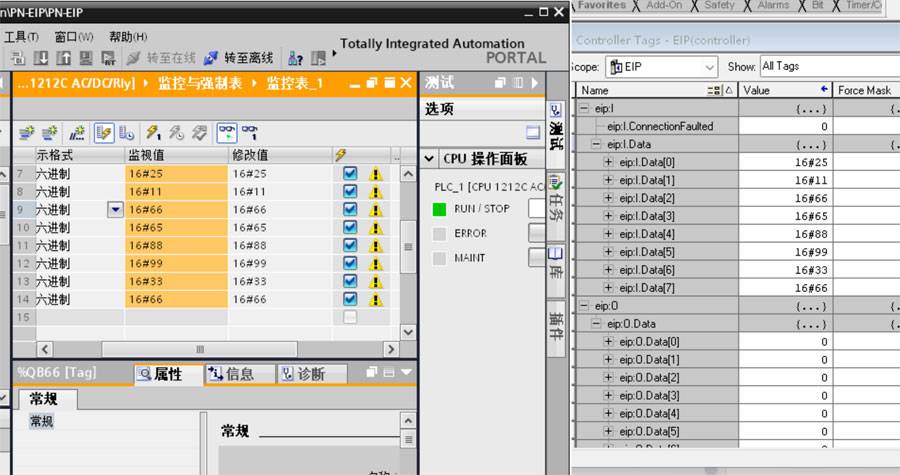

16、进行Download，Download成功后将EtherNet/IP转PROFINET设备模块重新上电即可.重新上电后EtherNet/IP转PROFINET设备的PWR和SYS灯常亮表示电源及系统正常，OK灯常亮表示与PROFINET主站通讯正常。Run常亮表示EtherNET/IP主站通讯正常，ERR灯闪烁表示与EtherNET/IP通讯中断。监控两边数值显示数据交换成功；

以上是EtherNet/IP转PROFINET设备连接罗克韦尔（AB） PLC配置案例分享，欢迎大家一起交流、探讨。
